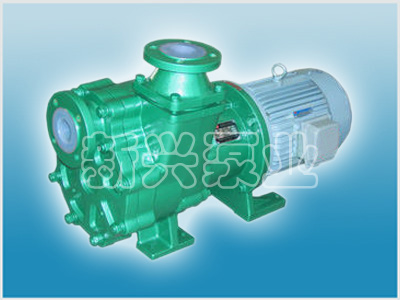

磁力泵工作原理
磁力泵工作原理:当电机带动了外磁转子旋转的时候,然后磁场穿透隔离套,从而来带动与叶轮连接的内磁转子同步旋转,实现轴功率无接触同步传递。容易泄露的动密封结构转化为零泄露的静密封结构。
磁力传动可分为同步或异步设计。大多数磁力泵采用同步设计。电动机通过外部联轴器和外磁钢联在一起,叶轮和内磁钢联在一起。在外磁钢和内磁钢之间设有全密封的隔离套,将内、外磁钢完全隔开,使内磁钢处于介质之中,电机的转轴通过磁钢间磁极的吸力直接带动叶轮同步转动。异步设计磁性传动,也称扭矩环磁性传动。用鼠笼式结构的扭矩环来取代内磁钢,扭矩环在外磁钢的吸引下以略低的速度转动。由于无内磁钢,因此其使用温度要高于同步驱动的磁力传动。
磁力泵主要由泵壳、叶轮,磁力耦合器、隔离套,外磁缸,支架、电动机、底座等部分组成。
泵壳:也称为泵腔,它是水泵的主体,起到支撑固定作用,是储存液体完成输送的重要部位。
叶轮:是输送液体的主要部件,磁力泵的叶轮分为两种形式,一种是联体是叶轮,叶轮和内磁转子联成一体。另种是单体叶轮,叶轮通过螺母固定在泵轴上。叶轮上的叶片起到主要作用,叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑,以减少水流的摩擦损失,当电动机带动外磁缸旋转时,磁场穿透隔离套,带动与叶轮相连的内磁转子作同步旋转,从而完成输送。
磁力耦合器:将n对磁体(n为偶数)按规律排列组装在磁力传动器的内、外磁转子上,使磁体部分相互组成完整藕合的磁力系统。磁力耦合器的结构、磁路设计,及其各零部件的材料关系到磁力泵的可靠性,磁传动效率及使用寿命。磁力耦合器应在规定的条件下不应出现脱耦和退磁现象。
隔离套:又叫静密封,隔离套是磁力泵无泄漏的重要因素。隔离套处于一个正弦交变的磁场中,在垂直于磁力线方向的截面上感应出涡电流并转化成热量。选用高电阻率、高强度的非金属材料制作隔离套,在降低涡流方面效果十分明显。
外磁缸:外磁钢也应用粘合剂牢固地固定在外磁钢环上。为防止装配时外磁钢的损坏,外磁钢内表面也应覆以包套。电机通过外磁缸高速运转,透过隔离套,驱动内磁转子带动叶轮运转完成输送。
新乡市新兴耐酸泵厂有限公司是生产化工泵、耐酸泵厂家,目前根据的市场需求,我们一直在不断的去研究,更新新产品。本着“强化管理、信誉至上”的办厂宗旨,质量和服务不断完善和提高。产品深受环保化工、造纸、食品、制药、废水处理、城市给排水、电力等行业用户的一致的好评和信赖。
